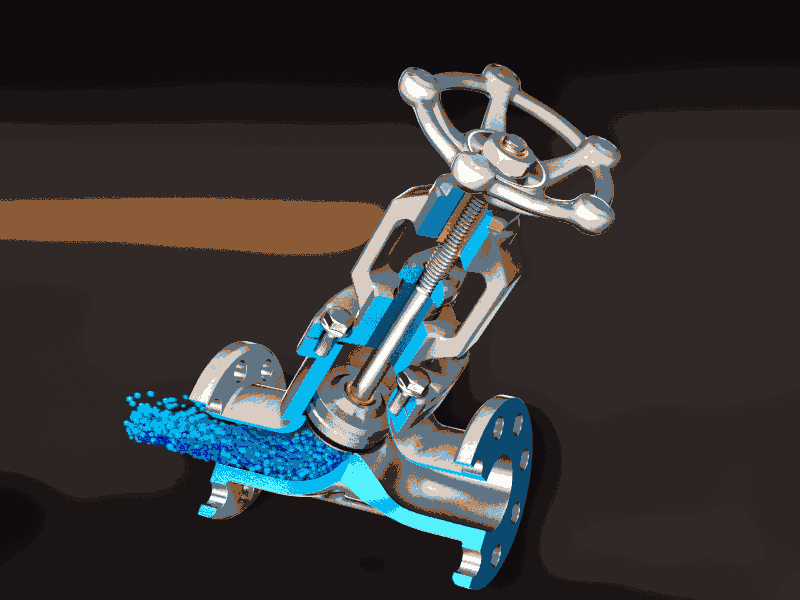

截止阀采用低进口高出口设计 减少介质的流动阻力,开启阀门时更省力。同时,阀门关闭时,阀壳与阀盖之间的垫片以及阀杆周围的填料不会长期承受介质压力和温度的作用,可延长使用寿命减少阀门泄漏的可能性。此外,这还可以在阀门关闭时更换或添加填料,使维护更加方便。

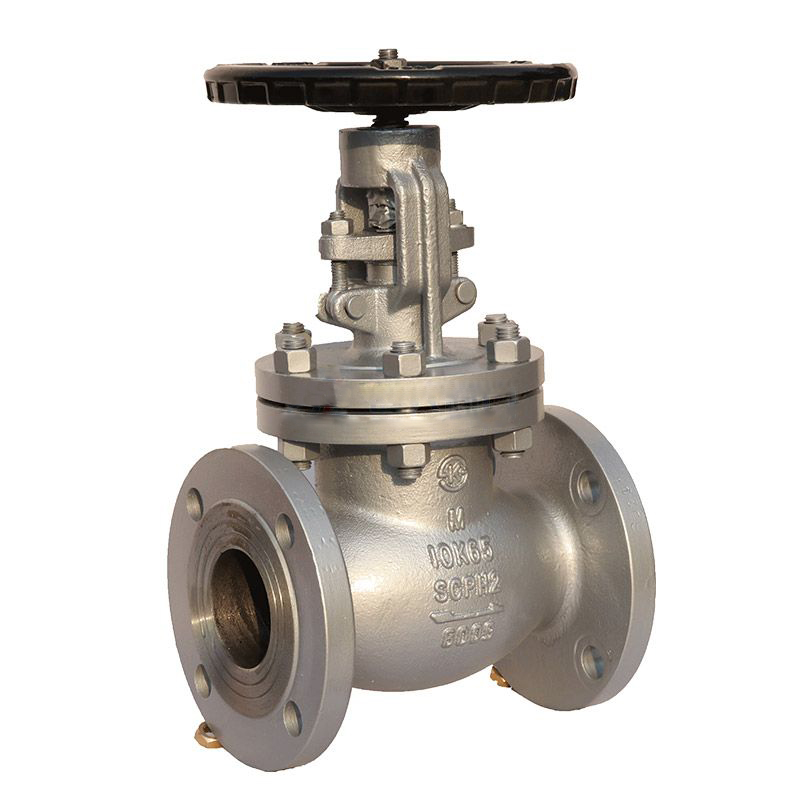

一般来说, 截止阀 是低进高出,但也有一些特殊情况截止阀是高进低出:
- 直径大于100mm的高压截止阀
由于大口径阀门的密封性能较差,因此采用这种高进低出方式,在截止阀处于关闭状态时,通过在阀瓣上方施加介质压力来增加阀门的密封性能。
- 旁路管道上串联有两个截止阀,第二个截止阀要求“高进低出”。
为了保证阀门在一个维护周期内的密封性,经常启闭的阀门需要安装两个串联的截止阀。对于旁路系统来说,该旁路的功能包括:
- 平衡主管道阀门前后压力,开启方便省力,减少主管道阀门磨损;
- 启动时以中小流量预热管道。
- 在主供水管道上,通过控制水流量来控制锅炉升压速度,进行锅炉水压试验。旁通截止阀按介质流向分为一级阀和二级阀。机组正常运行时,一、二次阀门均关闭,均与介质直接接触。为防止二次阀阀体与阀盖之间的垫片及阀杆周围填料长期承受介质和温度的作用,以及运行中更换阀门填料,二次阀所需的安装方向是“高进低出”。
- 锅炉排气和排水截止阀
锅炉排气、放空截止阀仅在锅炉启动进水过程中使用,启闭频率较低。但由于密封不良,工作液会流失。因此,有的电厂将此类截止阀按“高进低出”方向安装,以提高其密封性。
- 电磁快断阀
电磁快断阀的作用是快速关闭和切断燃油供给。电磁速断阀的结构与截止阀类似。如果电磁速断阀也有工作液从底部流入、从顶部流出,则燃油作用在阀盘下部的力就很大。因此,如果工作液从底部进入速断阀,则重锤产生的扭矩小于燃油压力产生的扭矩,速断阀动作时无法切断燃油,从而达到预期效果。目的无法达到。如果工作液从顶部进入,速断阀一旦动作,阀后压力迅速下降,燃油作用在阀瓣下部的力迅速减小为零。
很难关闭 阀门 一般大口径、高压工况下采用低进高出时。如果在高压大口径工况下采用低进高出,阀杆容易因长期水压而变形、弯曲,影响阀门的安全性和密封性;选择高入口低出口可以减小阀杆直径,这也会为制造商和用户节省一些成本。
